HP Agilent 35689A
Le foto sono di repertorio e potrebbero non corrispondere all'oggetto realmente venduto, come pure le opzioni installate. Su richiesta verranno fornite foto in alta risoluzione e opzioni reali dell'oggetto in vendita.
Descrizione del prodotto

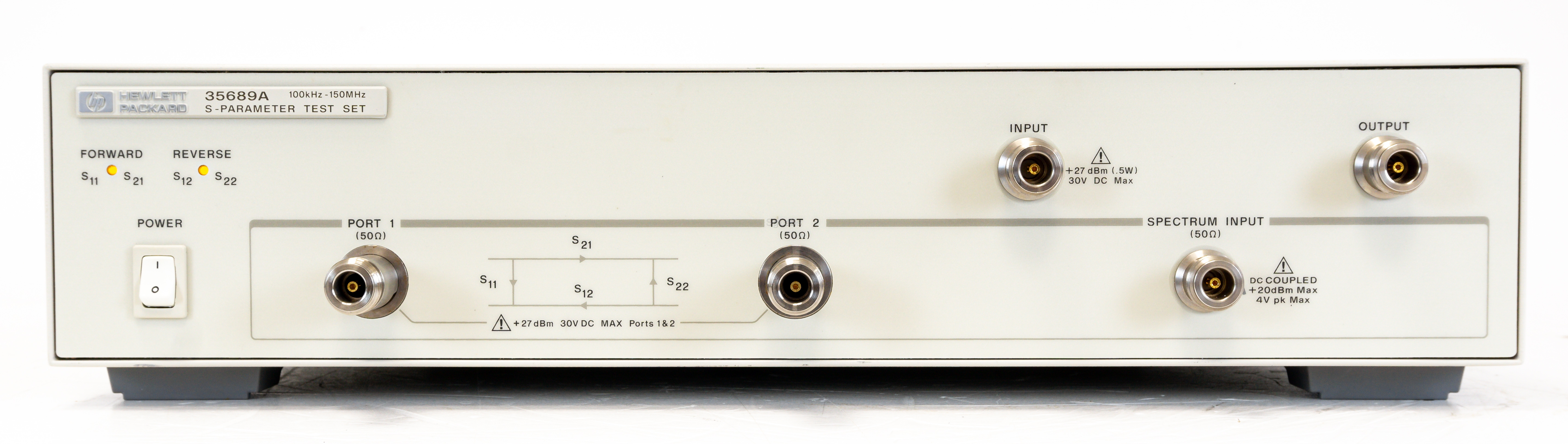

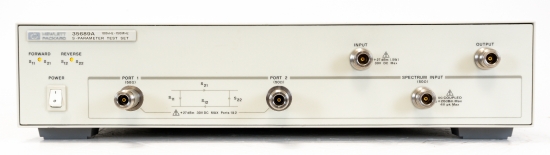

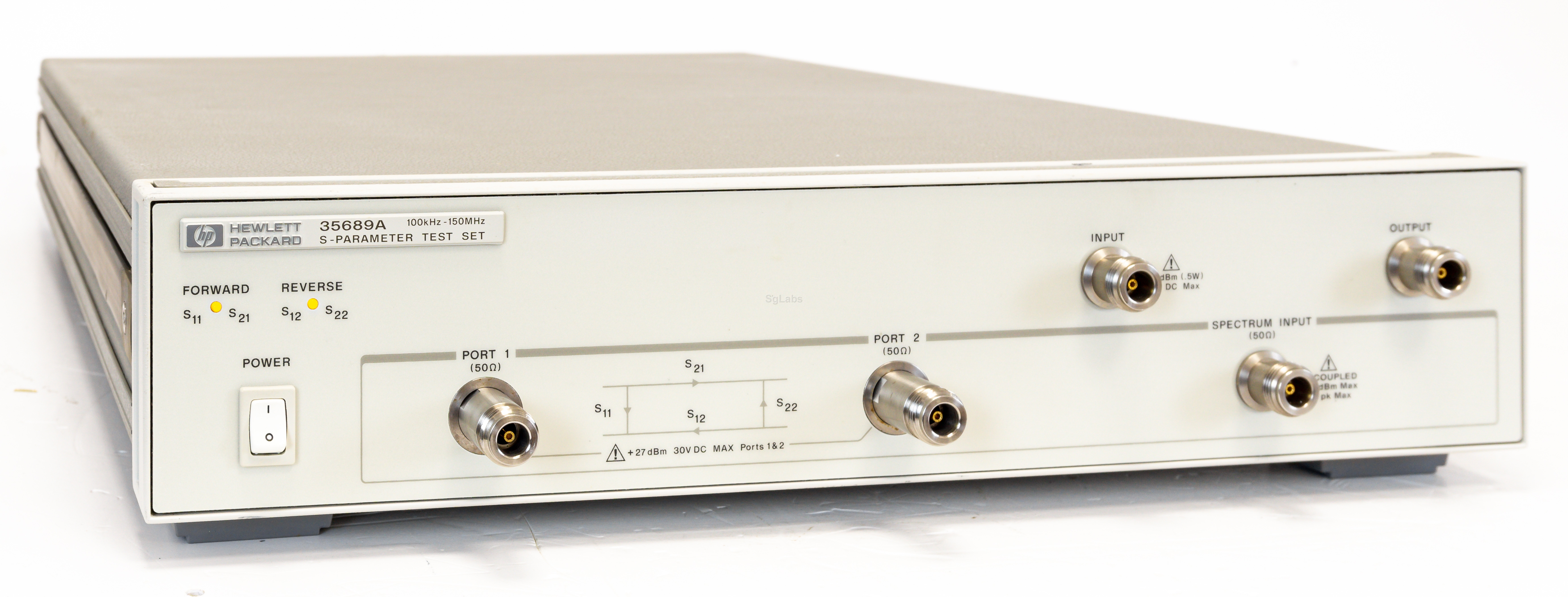

Agilent 35689A è un set di test disponibile per l'analizzatore di spettro / rete 3589A Agilent. Il 35689A è progettato per dispositivi da 50 ohm. Agilent 35689A ha un ingresso spettro separato per consentire di effettuare misurazioni dello spettro senza scollegare il set di test.

Agilent 35689A contiene accoppiatori direzionali ottimizzati per un funzionamento superiore a 100 kHz. Sebbene sia possibile effettuare misurazioni di rete con frequenze di avvio inferiori a 100 kHz, le prestazioni dell'analizzatore non sono specificate al di sotto di 100 kHz quando si utilizza il set di test Agilent 35689A.
Caratteristiche
  • Gamma di frequenza: da 100 kHz a 150 MHz
  • Impedenza della porta di prova: 50Ω
  • Direttività:> 40 dB
  • Perdita di inserimento della porta dello spettro:

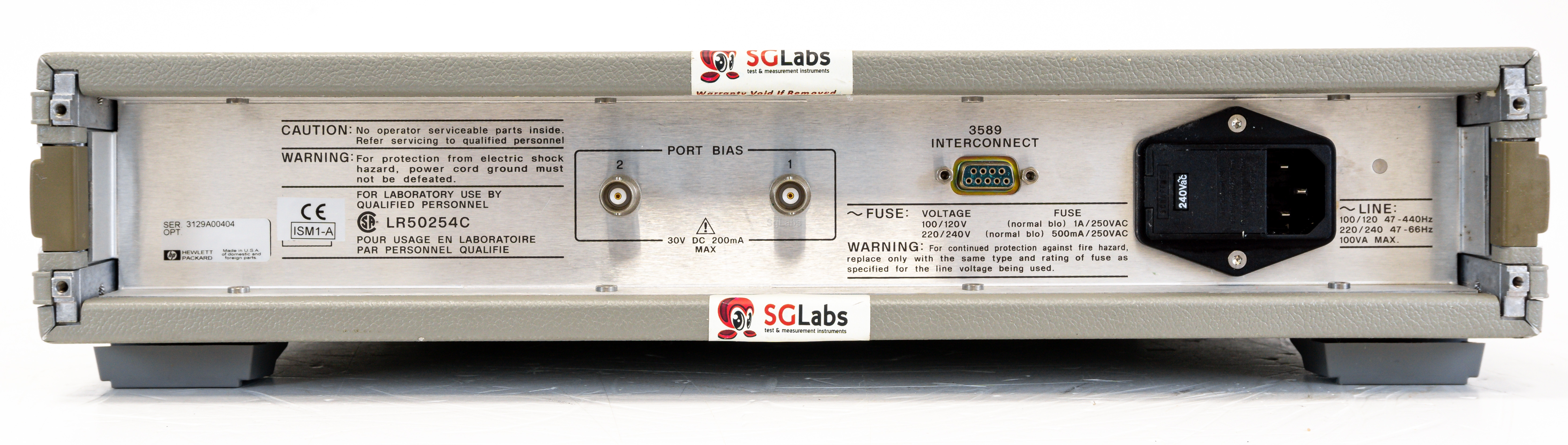

  • Potenza: 115 Vac Funzionamento: da 90 a 132 V rms, da 47 a 66 Hz; Funzionamento 230 Vac: da 198 a 264 V rms, da 47 a 66 Hz

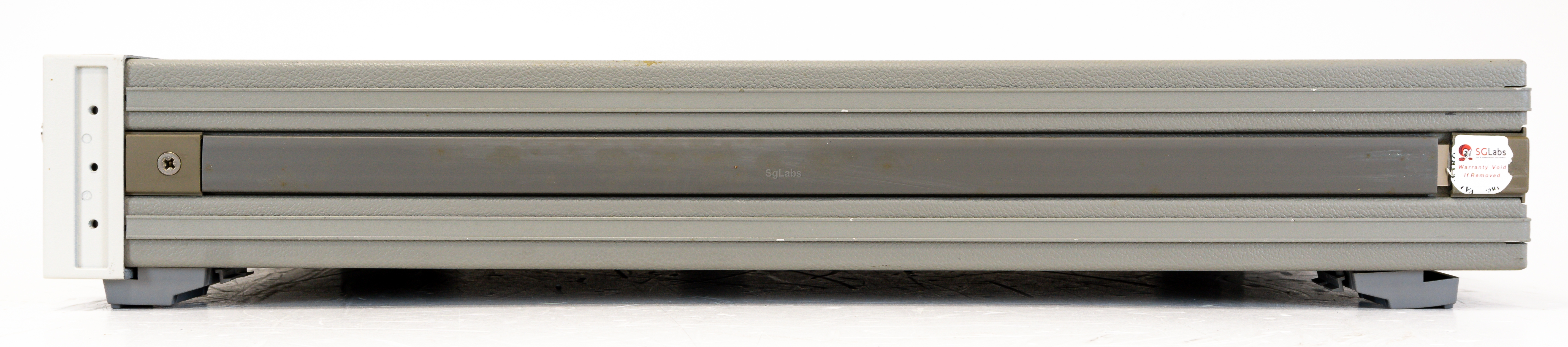

  • Dimensioni: 426 mm L x 90 mm H x 584 mm P (16,75 pollici x 3,5 pollici x 22,75 pollici)

Con un set di test, è possibile effettuare le seguenti misurazioni:

  • Trasmissione normalizzata
  • Riflessione normalizzata
  • S.11 (riflessione in avanti)
  • S.21 (trasmissione in avanti)
  • S.12 (trasmissione inversa)
  • S.22 (riflessione inversa)
  • Connettore: Nf
  • Direttività: > 40 dB
  • Frequenza massima: 150 MHz
  • Frequenza minima: 100 kHz
Prezzo
 € 650,00
