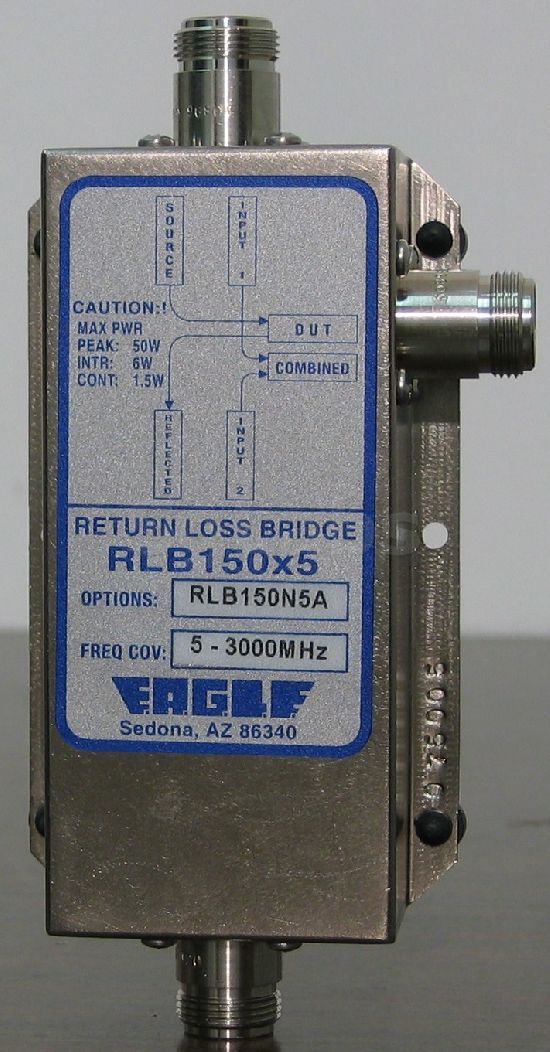

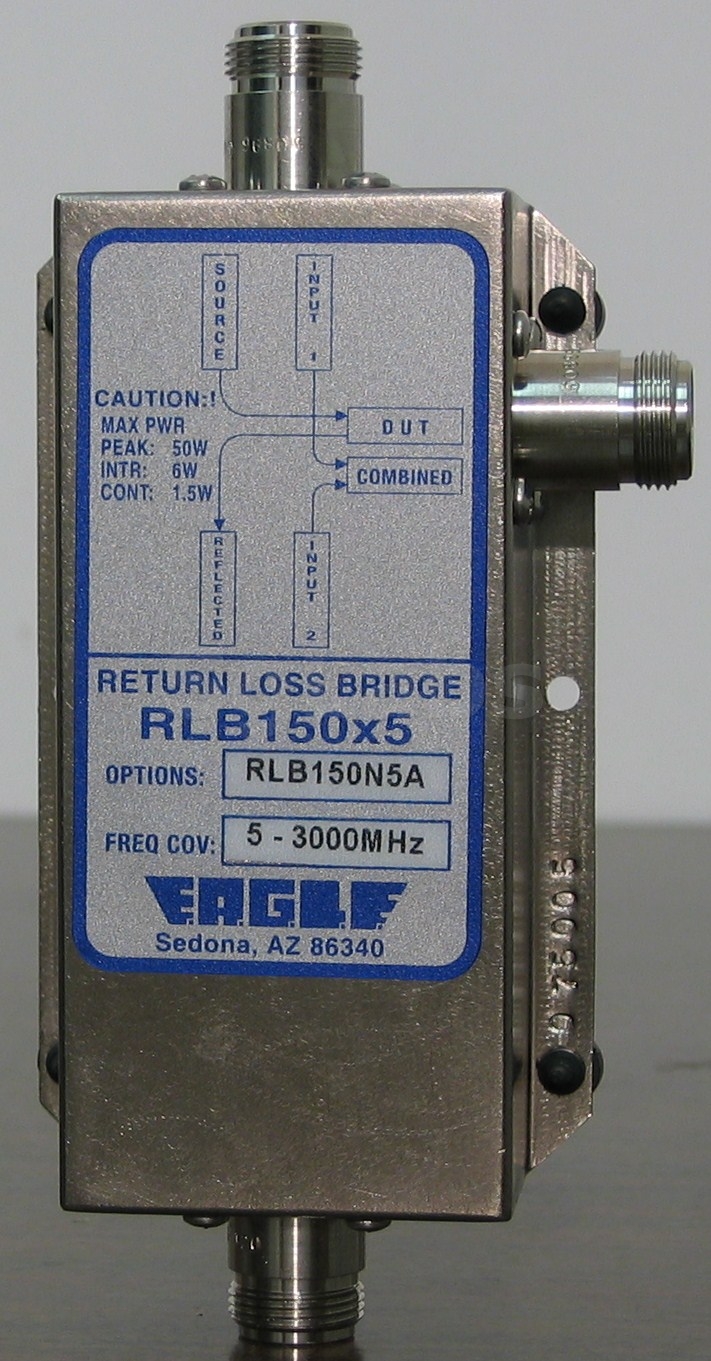

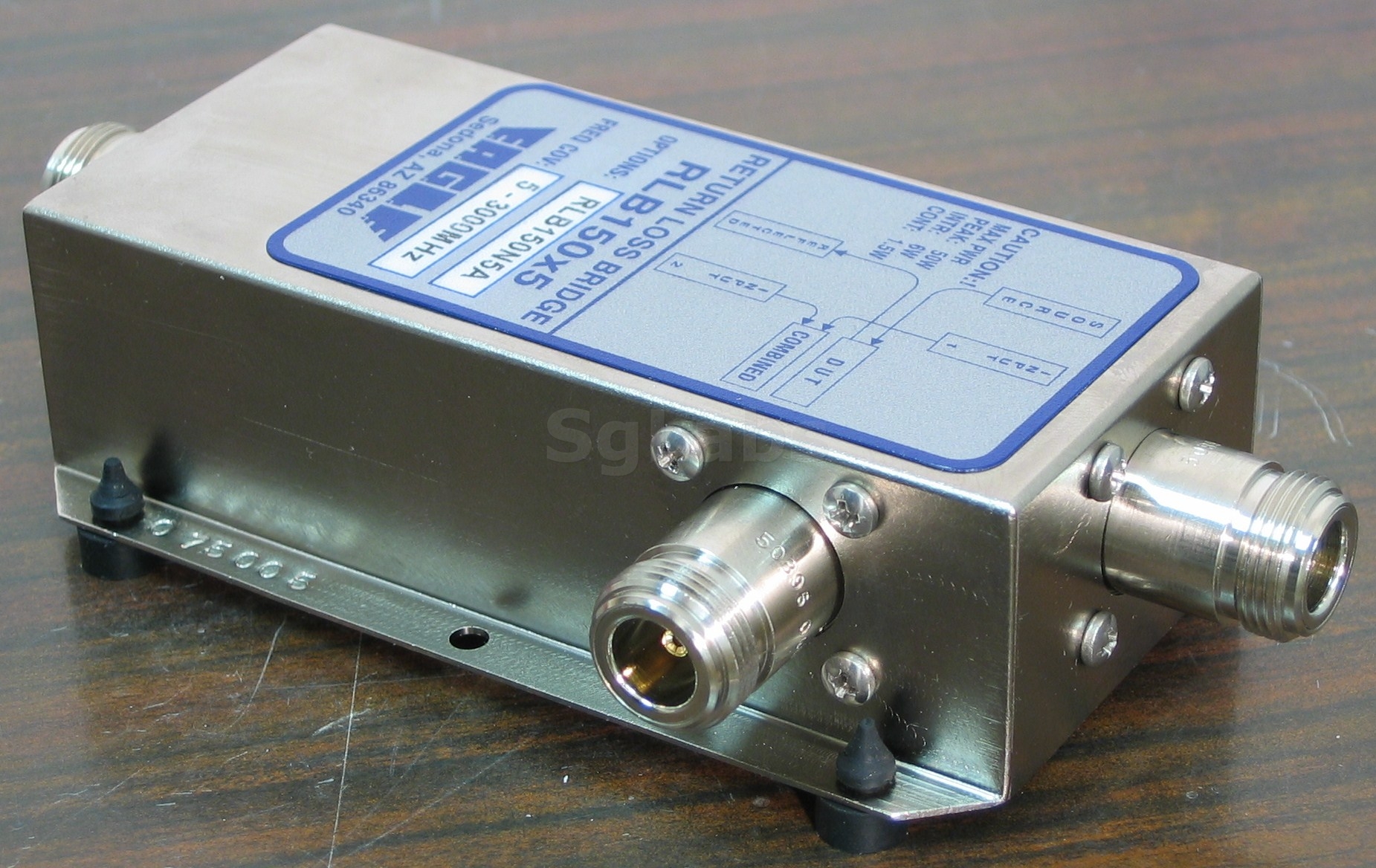

EAGLE, RLB150
Le foto sono di repertorio e potrebbero non corrispondere all'oggetto realmente venduto, come pure le opzioni installate. Su richiesta verranno fornite foto in alta risoluzione e opzioni reali dell'oggetto in vendita.
Descrizione del prodotto
Il ponte riflettometrico è un componente RF utile per la misura del VSWR, o Return Loss di filtri, mixer, antenne e amplificatori. Con la sua direttività maggiore di 40 dB, i ponti della Eagle raggiungono dei risultati eccellenti. Il ponte può essere utilizzato anche per accoppiare due generatori per il test di intermodulazione o essere utilizzato come power splitter per monitoraggi.

I ponti della Eagle hanno una vera uscita RF che può essere direttamente connessa ad analizzatori di reti vettoriali o analizzatori di spettro, anche quelli contenuti nei Test set.

Le pricipali caratteristiche sono:

  •  Range di Frequenza da 5MHz a 3 GHz
  •  Direttività 5MHz fino a 50 MHz > 25dB; 50MHz fino a 3 GHz > 40dB
  •  Return Loss delle porte:
    • Sorgente > 20 dB RL
    • DUT > 25 dB RL
    • Riflessa > 10 dB RL

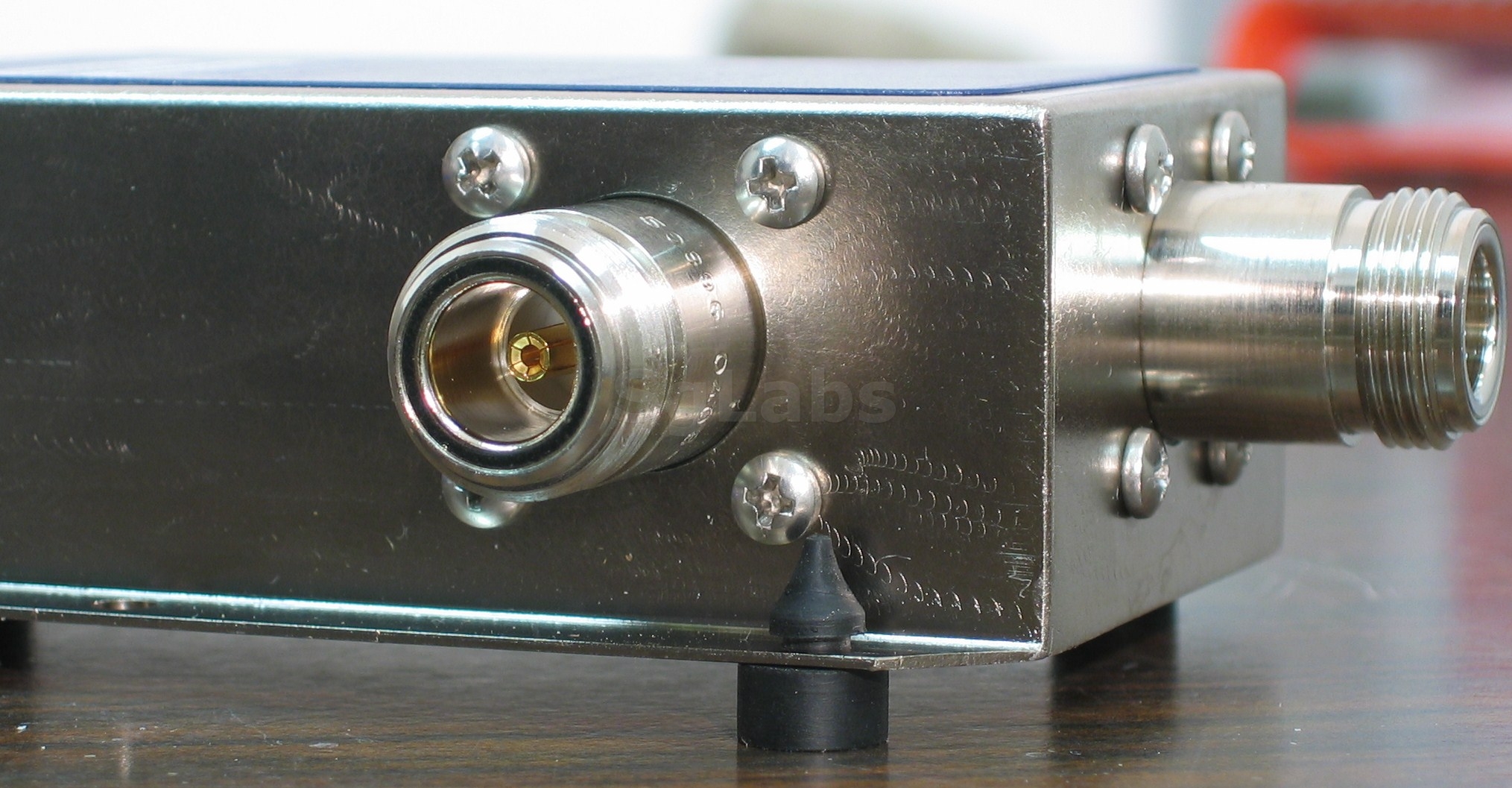

  • Connettori: N f/f/f
  • Direttività: > 40 dB
  • Frequenza massima: 3 GHz
  • Frequenza minima: 5 MHz
